Цепи приводные втулочные однорядные и многорядные ПВ

Цепи приводные втулочные однорядные и многорядные ПВ

Цепь приводная втулочная характеризуется рядом качеств, столь необходимыми в современных отраслях промышленности и быту. Сюда относится высокий КПД, надежность, бесшумность работы и доступная цена. Приводные цепи исполняют роль передатчика крутящего момента в различных машинах и механизмах. Как правило, втулочные цепи применяются в агрессивных условиях (влажность, запыленность, промышленный песок и грязь). Производство цепей данного класса совершенствовалось на протяжении многих лет, пока современные аналоги не стали соответствовать наиболее часто выдвигаемым требованиям безопасности, надежности и износостойкости. Исходя из технических особенностей, втулочные цепи делятся на два больших класса: однорядные и многорядные. Значимый параметр – величина нагрузки (кг). Работают цепи в условиях относительно малых скоростей.

Цена: от 115 руб. за 1 п.м.

Пример условного обозначения при заказе

Цепь ПВ-9,525-1300, где:

  • ПВ - приводная втулочная цепь;
  • 9,525 - шаг цепи, мм;
  • 1300 - разрушающая нагрузка, кг.

Общее описание

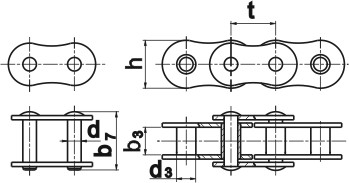

Цепи приводные втулочные однорядные

РИС. 1
Цепи приводные втулочные однорядные

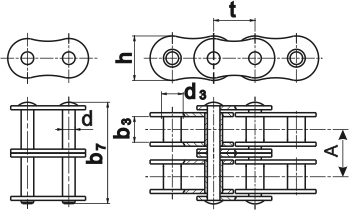

Цепи приводные втулочные многорядные

РИС. 2
Цепи приводные втулочные многорядные

Обозначение цепи

Основные параметры, мм

Разрушающая
нагрузка, кг

Масса 1м
цепи, кг

t

b3

b7

d

d3

h

A

ПВ-9,525-1300

9,525

9,52

21,2

4,45

6,00

9,85

-

1300

0,65

ПВ-9,525-1150

9,525

5,20

27,5

4,45

6,00

9,85

-

1150

1,00

2ПВ-9,525-2340

9,525

9,52

36,0

4,45

6,00

9,85

16,7

2340

1,26

2ПВ-9,525-1600

9,525

4,68

22,3

3,62

5,05

8,83

10,13

1600

0,82

ТАБЛ. 1 Основные параметры цепей
