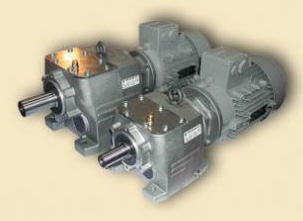

Цилиндрические мотор-редукторы MTC A

Цилиндрические мотор-редукторы MTC A

Чешские цилиндрические мотор-редукторы MTC A от компании «TOS ZNOJMO» получившие огромную популярность в России. Привода являются полными аналогами немецких редукторов серии SEW EURODRIVE. Если вы хотите получить высокие показатели КПД, долговечность и надежность то мотор-редукторы MTC A это верное решение.

Цена: от 11 260 руб.

Базовая информация о цилиндрическом мотор-редукторе МТС А

Корпуса типоразмеров MTC 0.A …MTC 5.A выполнены из высококачественных алюминиевых сплавов, базовыми их характеристиками выступают надежность, высокая жесткость и небольшая масса. Для типоразмеров MTC 6.A – MTC 8.A корпус выливается из чугуна.

Технические характеристики.pdf

Общее описание:

Пример условного обозначения в заказе (Европейский стандарт):

MTC 4 3 A D 1 4 5 0 / 0,75 kW/4p

MTC – тип мотор-редуктора (цилиндрический коаксиальный);
4 – типоразмер (осевая высота 115мм);

Размер

0

1

2

3

4

5

6

7

8

Осевая высота [mm]

71

75

75

90

115

140

180

225

250

3 – 3-х ступенчатый;
А – модификация;
D – передаточное отношение (104,1);

Код

передача i





MTC
02A

MTC
12A

MTC
22A

MTC
32A

MTC
42A

MTC
52A

MTC
62A

MTC
72A

MTC
82A

MTC
23A

MTC
33A

MTC
43A

MTC
53A

MTC
63A

MTC
73A

MTC
83A

1







3,76











26,8

27,6

28,8

26,8

25,7

27,30



2

4,37

4,10

4,25

4,22











29,7

30,3

31,9

30,3

29,0

30,60

31.69

3



4,70

4,83

4,74

4,84





4,31



33,5

33,4

35,9

34,0

32,5

34,60

36.49

4



5,29

5,56

5,39

5,40

5,43

5,51

5,01



36,7

37,1

40,2

38,5

37,4

39,50



5

6,15

6,17

6,22

6,19

6,05

6,19

6,06

5,86



41,6

41,8

45,4

43,5

42,9

45,09

42.36

6



6,80

6,98

7,02

6,80

6,95

6,69

6,61



46,8

47,1

50,7

49,2

48,7

50,53

48.34

7

8,07

7,79

7,82

7,86

7,68

7,82

7,54

7,41

7.62

52,2

52,6





53,0



54.96

8



8,75

8,89

8,83

8,71

8,71

8,24

8,62

8.77

57,8

57,9

57,8

55,8

59,9

57,13

61.1

9

10,36

9,85

10,23

9,91

9,95

9,92

9,02

10,08

10.19

65,3

63,8

63,9

63,0

67,2

65,27

68.47

A



11,49

11,45

11,28

10,56

11,14

10,97

11,38

11.62

71,5

70,8

72,0

70,8

77,3

73,20

77.4

B

12,54

12,66

12,86

12,94

11,87

12,55

12,35

13,08

11.93

81,0

79,6

80,6

80,2



82,00

82.61

C

14,88

14,51

14,51

14,67

13,39

14,20

13,49

14,92

13.74



89,6

91,1

90,7

88,6

92,70

94.73

D



16,14

16,19

16,42

15,19

16,16

15,06

17,15

15.95



100,1

104,1

102,6

100,5

105,90

109.09

E



18,46

17,93

18,49

17,36

18,29

16,89



18.21



110,3





114,6





F

19,75

20,35

20,26

20,66

20,00

20,92

19,08

19,68

20.7



121,4

118,5

116,5



118,20

126.64

G



23,86

25,14

25,05

25,43

23,78

24,64

24,84

23.01



134,8

131,1

131,6

129,5

132,50



H



26,26



27,81





28,23

28,08

25.79





147,6

147,8

145,3

149,80

144.5

I













32,04

32,08

29.15





165,4

167,4

167,2

171,10

164.3

J

















31.11





186,9

189,3

191,6

196,30

182.64

K







22,75

22,63

















217,4

220,00

204.69

L













9,94















248,70

231.38

M













21,41

22,17













284,20

246.94

1 – рабочая позиция монтажное исполнение (лапами вниз);

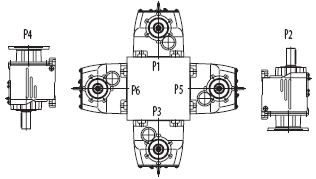

 Рабочая позиция монтажное исполнение (лапами вниз) MTC

Код

Позиция

1

P1

2

P2

3

P3

4

P4

5

P5

6

P6

4 – исполнение входного вала (полый вал под двигатель 80-го габарита);

Исполнение входного вала (полый вал под двигатель 80-го габарита MTC A)

Код

Размер двигателя

Ø D, мм

0

Исполнение входного вала (полый вал под двигатель 80-го габарита MTC A)

1

56

9

2

63

11

3

71

14

4

80

19

5

90

24

6

100, 112

28

7

132

38

8

160

42

9

180

48

A

200

55

B

225

60

5 – входной фланец с межцентровым диаметром осей отверстий 130 мм;

Входной фланец с межцентровым диаметром осей отверстий 130 мм

Код

Ø M, мм

Ø N H7, мм

Ø P, мм

Ø S, мм

1

75

60

90

5,5

2

85

70

105

6,6

3

100

80

120

7,0

4

115

95

140

10,0

5

130

110

160

10,0

6

165

130

200

12,0

7

215

180

250

15,0

8

265

230

300

15,0

9

300

250

350

18,0

A

350

300

400

18,0

B

400

350

450

18,0

0 – основное исполнение без большого выходного фланца;

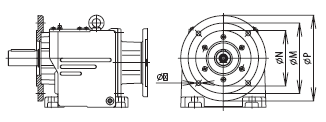

Основное исполнение без большого выходного фланца

Код

Ø M, мм

Ø N j7, мм

Ø P, мм

Ø S, мм

Модель

с лапками

1

 Основное исполнение без большого выходного фланца

Код

Ø M, мм

Ø N j7, мм

Ø P, мм

Ø S, мм

Модель

с фланцем

1

75

60

90

5,5

MTC 0

2

85

70

105

6,6

MTC 0

3

100

80

120

7,0

MTC 0, 1

4

115

95

140

10,0

MTC 0,1,2

5

130

110

160

10,0

MTC 3

6

165

130

200

12,0

MTC 4

7

215

180

250

15,0

MTC 5

8

265

230

300

15,0

MTC 6

9

300

250

350

18,0

MTC 7

B

350

300

400

18,0

MTC 8

0,75 kW/4p – 4-х полюсный электродвигатель мощностью 0,75 кВт;

Пример русифицированного обозначения в заказе:

MTC 43A-104.1-13.4-P1/0-0.75

4 – типоразмер (осевая высота 115мм);
3 – 3-х ступенчатый;
104,1 – передаточное отношение;
13,4 – обороты на выходе;
P1/0 – без большого фланца, лапами вниз;
0,75 – мощность электродвигателя.

  Технические характеристики MTC A

0,2A / 1,12А / 0,22А

23A / 32А / 33А

42A / 43А / 52А

 Таблица соответствия габаритных и присоединительных размеров MTC A
