Общее описание LOGO! Contact

Общее описание LOGO! Contact

Назначение и характеристики LOGO! Contact заключаются в решении задач бесшумной коммутации цепей 3-хфазного переменного тока с характеристиками напряжения до 400, показатели активной нагрузки при этом не должны превышать отметки в 20А или с асинхронными электродвигателями, мощность которых составляет не более 4кВт. Примечание: представители данного класса оборудования не оснащены интерфейсом, который необходим для подключения к внутренней шине LOGO! Процесс управления их функциональностью выполняется посредством дискретных выходов логического оборудования или с помощью специально разработанного модуля расширения DM8/ DM16.

Цена: от 630 руб.

Общее описание

Корпуса модулей LOGO! Contact имеют габариты 36 х 72 х 55 мм, уровень защиты - IP 20. Монтаж выполняется на стандартную шину DIN или на плоскую поверхность. ООО «ТД «ТехПривод» предлагает к реализации два типа модификации модулей данного класса:

  • LOGO! Contact 24. Характеристики напряжения питания обмотки электромагнита: =24В;
  • LOGO! Contact 230. Характеристики напряжения питания обмотки электромагнита: ~230В.

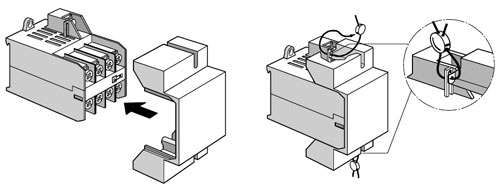

Особенности конструкции LOGO! Contact:

Конструкция LOGO! Contac

Технические характеристики LOGO! Contact:

Модуль расширения LOGO! Contact

LOGO! Contact 24

LOGO! Contact 230

Цепи управления

Номинальное напряжение обмотки электромагнита

=24 В

~230 В

Частота переменного тока

-

50/60 Гц

Параметры силовой цепи

Коммутационная способность в цепи трехфазного переменного тока напряжением 400В:





категория AC1 - активная нагрузка, температура до +55ºC:





- коммутируемый ток

20 А

20 А

- коммутируемая мощность

13 кВт

13 кВт

категории AC2 и AC3 – асинхронные электродвигатели с короткозамкнутым ротором





- коммутируемый ток

8.4 А

8.4 А

- коммутируемая мощность

4 кВт

4 кВт

Защита от коротких замыканий





тип 1

25 А

25 А

тип 2

10 А

10 А

Сечение подключаемых проводов

2 х (0.75…2.5) кв.мм, 1 х 4 кв.мм

2 х (0.75…2.5) кв.мм, 1 х 4 кв.мм

Особенности конструкции модуля

Габариты

36 х 90 х 55 мм

36 х 90 х 55 мм

Масса

90 г

90 г

Степень защиты корпуса

IP 20

IP 20

Диапазон температур:





рабочий

-25 … +55 ºC

-25 … +55 ºC

хранения и транспортировки

-50 … +80 ºC

-50 … +80 ºC

Информация для оформления заказа:

Тип логического модуля:

Заказной номер

LOGO! Contact 24: питание обмотки электромагнита =24 В

6ED1 057-4CA00-0AA0

LOGO! Contact 230: питание обмотки электромагнита ~230 В, 50/60Гц

6ED1 057-4EA00-0AA0
